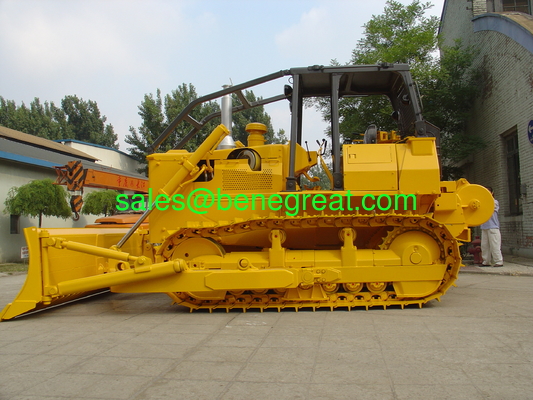

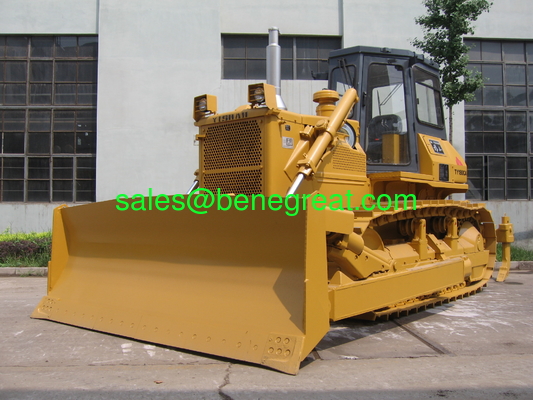

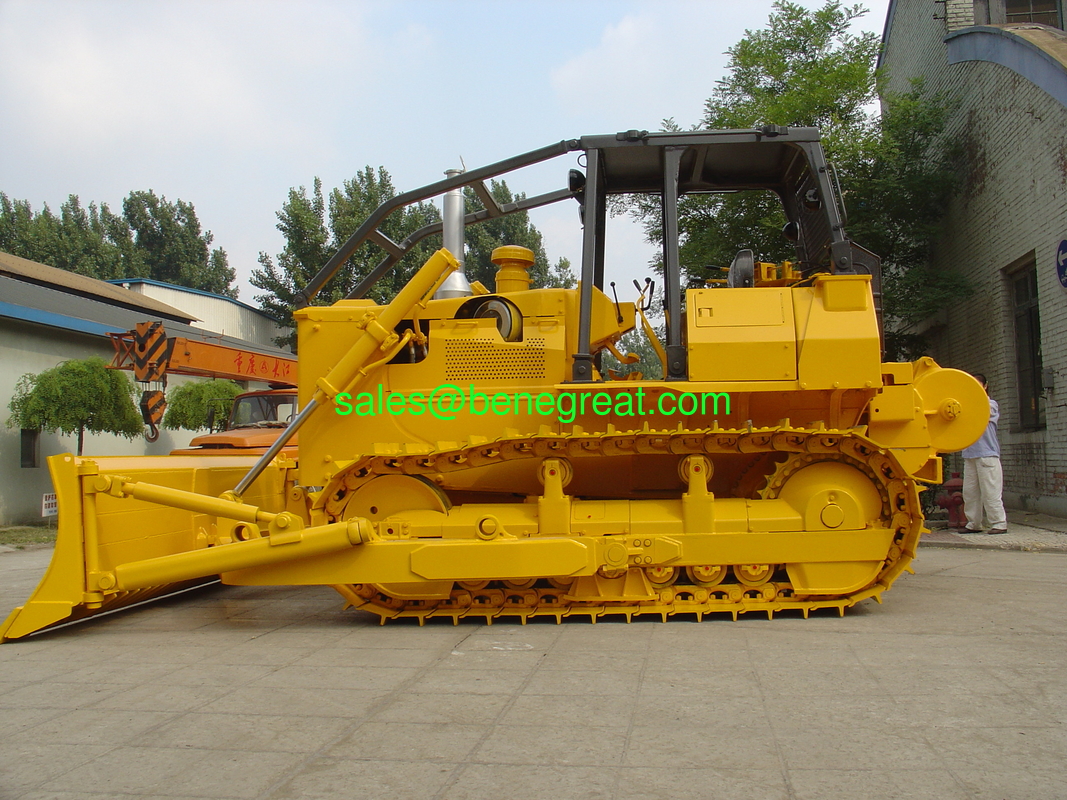

| Бульдозер TY180 | |
| СЕРТИФИКАТ СИСТЕМЫ ISO9001:2000 | |
| СПЕЦИФИКАЦИЯ | РАБОЧЕЕ ОБОРУДОВАНИЕ |
| Спецификация/Тип отвала Прямой Угловой U-образный | Тип отвала Прямой Угловой U-образный |
| Рабочий вес (кг) 18800 19000 19200 | Объем отвала (м3) 4.5 4.3 8.6 |
| Рабочий вес (кг) 400 400 400 | Ширина X Высота отвала (мм) 3416×1149/3970×1050/4064×1386 |
| Мин. радиус поворота (м) 3.3 3.3 3.3 | Макс. подъем (мм) 1124 1250 1250 |
| Давление на грунт (МПа) 0.069 0.070 0.071 | Макс. глубина (мм) 584 545 545 |
| Колея (мм) 1880 1880 1880 | Макс. регулировка наклона (мм) ≥860 ≥400 ≥400 |
| Макс. тяговое усилие (кН) 147.2 147.2 147.2 | Регулировка угла наклона (°) 55 55 55 |
| Угол наклона (°) 30 30 30 | Производительность (м3/ч) (Теоретическое значение 40м) 297.4 /297.4/297.4 |
| СКОРОСТЬ ПЕРЕДВИЖЕНИЯ | Вес отвала (кг) 2450 2550 2650 |
| 1-я 2-я 3-я | ЕМКОСТЬ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ И МАСЛА |
| Вперед (км/ч) 0～3.9 0～6.8 0～10.9 | Емкость топливного бака (л).....................................................................320 |
| Назад (км/ч) 0～5.0 0～8.6 0～13.7 | Емкость гидравлического бака (л).............................................................108 |
| ДВИГАТЕЛЬ | Емкость моторного масла (л).......................................................................45 |
| Модель и тип Cumins NT855-C280S10/ Shangchai SC11CB200G2B1/ Weichai WD10G200E25, 6-цилиндровый, рядный, вертикальный. Водяное охлаждение, 4-тактный, с турбонаддувом, с верхним расположением клапанов, прямой впрыск | Емкость гидротрансформатора, трансмиссии, главной передачи, муфты поворота (л)...................................................................................122 |
| Номинальная частота вращения (об/мин) ........................................................... 1850 | Емкость бортового редуктора (л) .................................................33 (с каждой стороны) |
| Мощность на маховике (л.с.) ........................................................... 180 | РИХЛИТЕЛЬ (ОПЦИОНАЛЬНО) |
| Cumins:6-139.7X 152.4 | Трехзубый рыхлитель: |
| Количество цилиндров-Диаметр X Ход поршня (мм) Shangchai:6-120.6X 152.4 | Макс. глубина рыхления (мм) ............................................................... 572 |
| Weichai:6-126X 130 | Макс. подъем (мм) .................................................................................. 702 |
| Рабочий объем (л) ..... Cumins:14 Shangchai:10.5 Weichai:9.73 | Расстояние между зубьями (мм) .................................................................950 |
Мин. расход топлива (г/кВт.ч) Cumins:212 Shangchai:220
Weichai:218 | Вес (кг) ...................................................................................... 1700 |
Макс. крутящий момент (Нм/об/мин) Cumins:877/1250 Shangchai:870/1200
Weichai: 920/1100 | ГАБАРИТНЫЕ РАЗМЕРЫ |
| Система запуска........................................Стартер 24В 7.5 кВт | Размеры прямого отвала |
| СИСТЕМА ПЕРЕДАЧИ МОЩНОСТИ |  Примечание: Материалы и характеристики могут быть изменены без предварительного уведомления.
|
|
| Гидротрансформатор ............................ 3-элементный, 1-ступенчатый, 1-фазный |
| Трансмиссия Планетарная, с ручным управлением, гидравлическим переключением, принудительной смазкой, 3 передачи вперед и 3 назад |
| Главная передача......................... Коническая шестерня, смазка разбрызгиванием, одноступенчатое понижение |
| Муфта поворота................................. Мокрая, многодисковая, с пружинным прижимом, гидравлически разделенная, с гидравлическим управлением |
| Тормоз поворота ...... Мокрый, ленточный, с гидравлическим усилителем педали, с стояночными тормозами |
| Бортовой редуктор ............. Двухступенчатый цилиндрический редуктор, смазка разбрызгиванием |
| ГИДРАВЛИЧЕСКАЯ СИСТЕМА |
| Тип насоса............................................ Шестеренчатый насос 07441-67503 |
| Рабочее давление (МПа).................................................................13.7 |
| Производительность системы (л/мин)…..........250 (при частоте вращения 1850 об/мин) |
| Тип рабочего цилиндра...........................Поршневой двойного действия |
| Рабочий цилиндр Подъем №-Диаметр X Шток X Ход (мм).............. 2-110X65X1026 |
| Рабочий цилиндр Наклон Диаметр X Шток X Ход (мм).........160X70X140 |
| ХОДОВАЯ СИСТЕМА |
| Тип ................ Подвесная балка с балансиром, качающаяся конструкция |
| Поддерживающие катки............................................................ 2 (с каждой стороны) |
| Опорные катки......... 7 (с каждой стороны) (4-однофланцевые, 3-двухфланцевые) |
| Тип гусеницы............................. Герметизированная, сборная, с грунтозацепами |
| Количество башмаков гусеницы............................................... 39 (с каждой стороны) |
| Ширина башмака гусеницы (мм) .......................................................... 510 |
| Шаг (мм) .................................................................................... 203.2 |
| Длина опорной поверхности гусеницы (мм)...............................................2635 |
