| Спецификация |
Рабочее оборудование |
| Спецификация/Тип лезвия У-лезвия прямого наклона |
Спецификация/Тип лезвия У-лезвия прямого наклона |
| Рабочая масса (кг) 17400 17700 17900 |
Пропускная способность лезвия (м3) 4.5 4.3 8.6 |
| Рабочая масса (кг) 400 400 400 |
Ширина лезвия х высота ((мм) 3416×1145/3970×1037/4064×1386 |
| Минимальный радиус поворота (м) 3,2 3,2 3.2 |
Максимальная подъемность (мм) 1110 1095 1095 |
| Напряжение на земле (MPa) 0,069 0,070 0.071 |
Максимальная глубина (мм) 530 545 545 |
| Диаметр рельса (мм) 1880 1880 1880 |
Максимальная наклонность регулирования (мм) ≥860 ≥400 ≥400 |
| Максимальная тяговая сила (KN) 142 142 142 |
Корректировка высоты (°) 55 55 55 |
| Умение учиться (°) 30 30 30 |
Вместимость ((m3/h) ((теоретическое значение 40m) 247 / 247 / 260 |
| Скорость движения |
Масса лезвия (кг) 2350 2450 2560 |
| 1-е 2-е 3-е |
КАПАЦИТЬ охлаждающего и смазочного вещества |
| Впереди (км) 03.8 06.6 010.6 |
Вместимость топливного бака (L)320 |
| Задним ходом (километры) 0°4.9 0°8.5 0°13.6 |
Вместимость гидравлического резервуара (L)108 |
| Мотор |
Моторное масло Вместимость (L)45 |
| Модель и тип Cummins NT855-C280S10/ Shangchai SC11CB184G2B1/ Weichai WD10G178E25, 6-цилиндровый, линейный, вертикальный. охлажденный водой, 4-тактный цикл, турбонаддувный, сверх клапана направляет впрыск |
Преобразователь крутящего момента, трансмиссия, коленчатый механизм, вместимость управляющего сцепления (L)122 |
| Наименованный оборот (о/мин) 1850 |
Окончательная пропускная способность (L)...........................................33 ((каждая сторона) |
| Конная сила летящего колеса (HP)........................................... 160 |

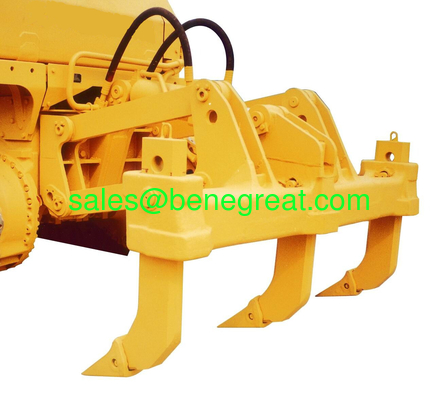

РИППЕР (необязательно) |
| Камминз: 6-139.7х152.4 |
Третий разорватель: |
| Число цилиндров-Борэкс Удар (мм) Shangchai:6-120.6X 152.4 |
Макс.Глубина копания (мм) 572 |
| Вейчай:6-126X 130 |
Макс.Подъем (мм) 702 |
| Перемещение поршня (L)..... Cummins:14 Shangchai:10.5 Вэйчай:9.73 |
Расстояние до ствола (мм)950 |
Минимальное потребление топлива (г/кВтч) Cummins:212 Shangchai:223
Вэйчай:223 |
Масса (кг) 1700 |
Макс.Торк (Nm/rpm) Cummins:877/1250 Shangchai:830/1100
Weichai: 830/1100 |
ВСЕГОМЕРНЫЕ ДАМЕНЦИИ |
| Способ запуска................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................. |
Размеры лезвия с прямым наклоном |
| Система передачи энергии |
| Примечание: Материалы и спецификации могут быть изменены без предварительного уведомления. |
|
| Преобразователь крутящего момента............... 3 элемента, 1 стадия, 1 фаза |
| Трансмиссия Планетарная передача, ручная, гидравлическая передача, принудительная смазка, 3 скорости вперед и 3 скорости назад |
| Спиральная конусовая редукция, смазка с распылением, одноступенчатое уменьшение скорости |
| Сцепление рулевого привода..................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................... |
| Тормоз руля...... Мокрый, типа ленты, гидравлический ускоритель педали, с парковочными тормозами |
| Финальный привод.............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................. |
| Гидравлическая система |
| Тип насоса 07441-67503 |
| Рабочее давление (MPa)13.4 |
| Выброс системы (L/min) |
| Тип рабочего цилиндра................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................. |
| Рабочий цилиндр Подъемное число-Ворка-Род-Дрога (мм) |
| Наклон рабочего цилиндра, отверстие, проход, удар (мм).........160X70X140 |
| Система подвозок |
| Тип................ Тип колебания распыляемой лучи, подвесная конструкция уравнительной стойки |
| Перевозные ролики 2 (каждая сторона) |
| Ролики... 6/каждая сторона (4-единого фланца, 2-двойного фланца) |
| Тип рельса.............................. Запечатанный, собранный одноразовый редуктор |
| Количество спортивных обуви.............. 37 ((каждая сторона) |
| Ширина кроссовок (мм) 510 |
| Удаление (мм) 203.2 |
| Длина пути на земле (мм)2430 |
